Guide essentiel des systèmes de mise à la terre des générateurs

1. Types et objectifs de mise à la terre

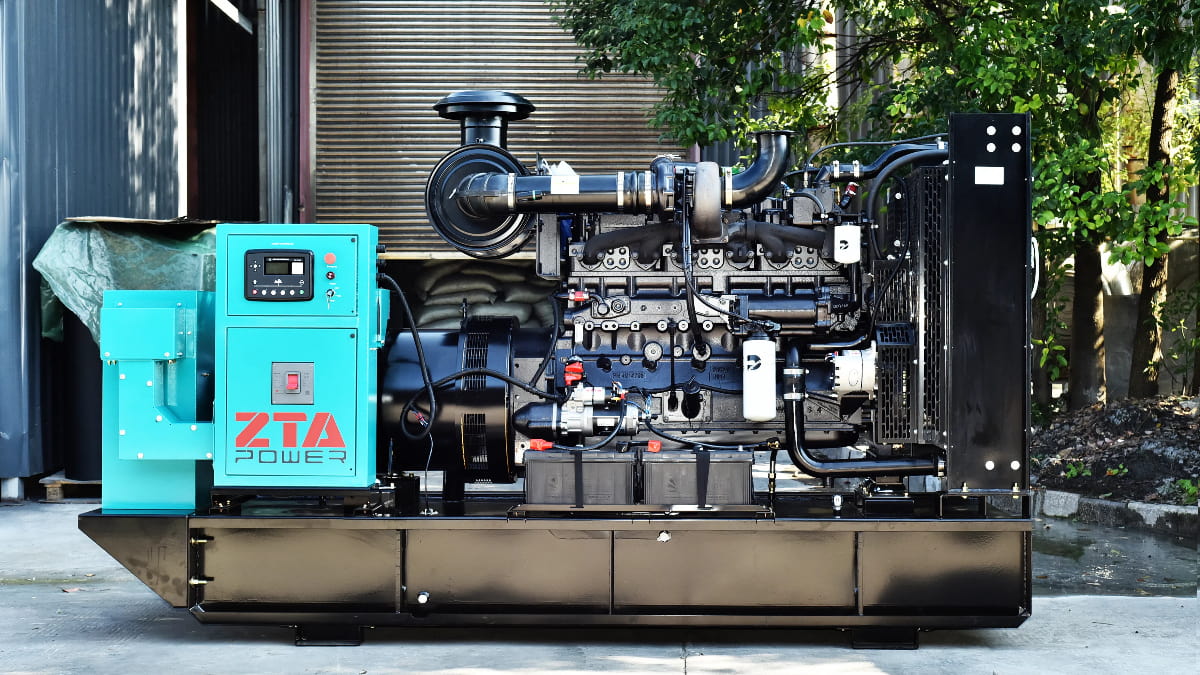

Pour Générateurs Cummins, une mise à la terre appropriée garantit à la fois la sécurité de l'opérateur et la fiabilité du système, avec trois méthodes principales :

Mise à la terre de travail (mise à la terre du point neutre)

Mise à la terre de protection (mise à la terre de l'équipement)

Neutralisation protectrice (systèmes TN)

2. Mise à la terre de travail (mise à la terre du point neutre)

Pourquoi mettre à la terre le point neutre ?
Réduit les risques de choc électrique

Dans les systèmes non mis à la terre, un défaut phase-terre augmente la tension de contact à 1,732 × la tension de phase.

Les neutres mis à la terre limitent le risque de choc à la tension de phase ou inférieure.

Permet une isolation rapide des défauts

Les systèmes non mis à la terre permettent à de petits courants de fuite (via l'isolation/la capacité) de persister sans être détectés.

Les systèmes mis à la terre déclenchent des déclenchements de protection instantanés pour les défauts phase-terre (courant de court-circuit proche)

Réduit les coûts d'isolation

La mise à la terre du neutre empêche les phases saines de monter jusqu'à la tension de ligne, réduisant ainsi les besoins d'isolation.

Compromis : les systèmes non mis à la terre permettent la poursuite temporaire des défauts pour une récupération ou une réparation automatique sans interruption.

3. Mise à la terre de protection (mise à la terre de l'équipement)

Pour les systèmes basse tension neutres non mis à la terre :

Relie les boîtiers métalliques du générateur (normalement non sous tension) à la terre.

Mécanisme de sécurité :

Si l’isolation est défaillante, le boîtier devient sous tension.

Sans mise à la terre : Contact humain = choc monophasé (le courant dépend du corps + résistance d'isolement).

Avec mise à la terre :

Le courant de défaut est dévié par un chemin de terre à faible résistance.

Le courant de contact humain devient négligeable (résistance du corps >> résistance de la terre).

Déclenche simultanément une protection contre les surintensités (par exemple, un fusible saute).

4. Comparaisons clés en matière de sécurité

Scénario	Système non mis à la terre	Système neutre-terre
Défaut phase-terre	Pas de déclenchement automatique	Voyage immédiat
Tension de contact	Jusqu'à 1,732 × tension de phase	Tension proche de la phase
Contrainte d'isolation	Phases saines à la tension de ligne	Toutes les phases proches de la tension de phase

5. Recommandations spécifiques à Cummins

Générateurs industriels:Mise à la terre neutre obligatoire pour les systèmes >480V.

Unités de secours : utilisez une protection GFCI si la mise à la terre neutre n'est pas possible.

Vérification de maintenance : Vérifiez la résistance de terre < 5 Ω (selon IEEE 80).

Conseil de pro : isolez toujours la mise à la terre du générateur de la mise à la terre du secteur pour éviter les conflits de courant neutre.

Pourquoi est-ce important ?
Une mise à la terre adéquate empêche :
Risques d'électrocution
Dommages matériels causés par des courants de défaut
Surtensions provoquées par la foudre
