Commutateur de transfert automatique (ATS) entre le réseau électrique et le groupe électrogène

Commutateur de transfert automatique (ATS) entre le réseau électrique et le groupe électrogène

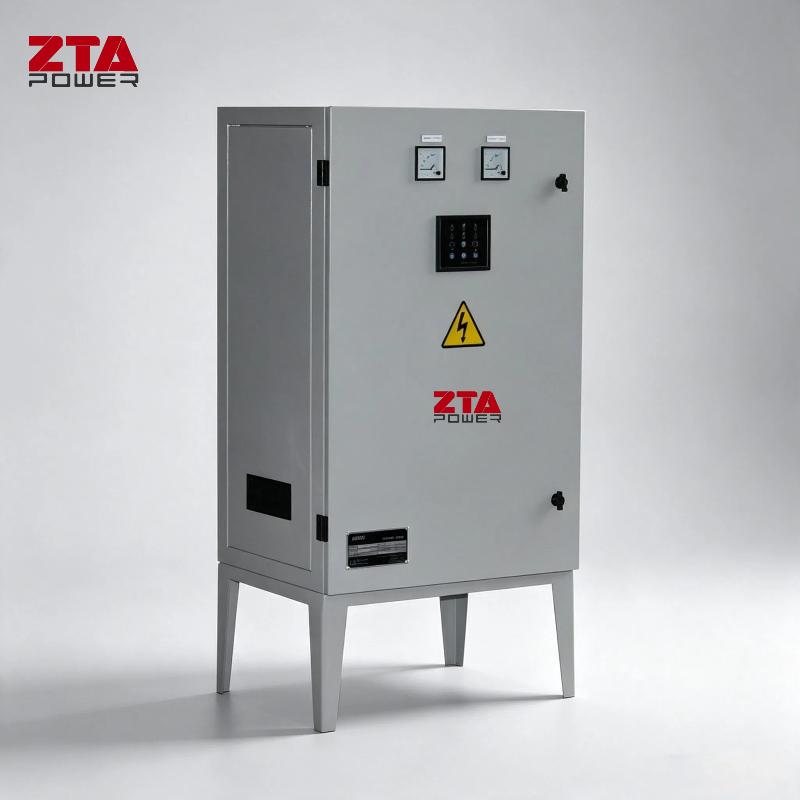

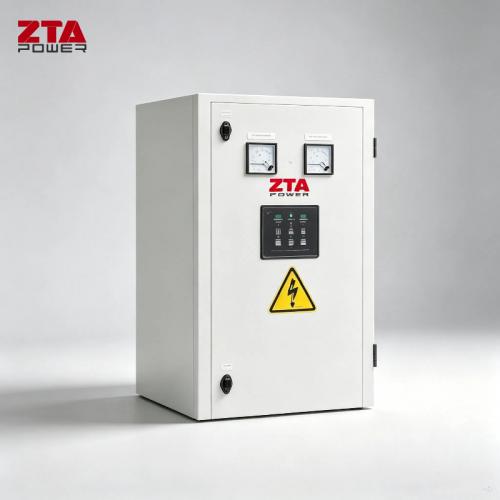

Le commutateur de transfert automatique de la série ATS utilise un module de commutation fiable et de haute qualité, conçu pour l'alimentation de secours. Il permet de basculer la charge entre le réseau électrique et le réseau ou entre le réseau électrique et un générateur en quelques secondes. Il détecte automatiquement et en temps réel la tension et la fréquence du réseau ou du générateur. En cas de coupure de courant, le groupe électrogène démarre automatiquement pour assurer une alimentation continue. Dès le rétablissement du courant, le groupe électrogène s'arrête automatiquement et la charge est alimentée par le réseau.

La technologie et les performances de l'ATS sont conformes aux normes IEC60947-6-1 et GB14048.11-2002.

Paramètres techniques

Caractéristiques:

• Manuel ou automatique au choix.
• Le verrouillage mécanique et électrique assure un transfert sûr.
• Voyant d'état pour une utilisation simplifiée.
• Classe d'isolation III.
• L'entrée de câble est située au bas du boîtier électrique pour faciliter l'installation.
• Démontez les panneaux sur les quatre côtés pour faciliter l'entretien.
• Matériaux en tôle d'acier à froid et peinture en poudre.
• Languette de levage sur le dessus du panneau pour un retrait facile.
• Au choix : fixation murale ou sur pied.

Étendue de la fourniture :

1. Un module de commutation.

2. Deux tensions : secteur et générateur.

3. Un commutateur manuel/automatique.

4. Trois voyants indiquent le fonctionnement sur secteur.

5. Trois voyants indiquent l'état de fonctionnement du générateur.

6. Quatre fusibles.

FAQ :

Q1 : Qu'est-ce qu'un commutateur de transfert automatique (ATS) et à quoi sert-il ?
A : Un inverseur de source automatique (ISA) est un composant essentiel d'un système d'alimentation de secours. Il surveille en permanence l'alimentation électrique du réseau. En cas de coupure de courant ou de chute de tension importante, il transfère automatiquement la charge électrique vers le groupe électrogène de secours. Dès le rétablissement du courant du réseau, il rétablit l'alimentation principale et ordonne l'arrêt du groupe électrogène, garantissant ainsi une alimentation électrique continue et fiable.

Q2 : Pourquoi le verrouillage de sécurité est-il important dans un ATS, et comment est-il réalisé ?
A : Un système de verrouillage de sécurité est primordial pour éviter le scénario catastrophique d'une connexion simultanée (ou « en parallèle ») entre le réseau électrique et le générateur. Nos inverseurs de source automatiques (ATS) sont dotés d'un double verrouillage :

Verrouillage mécanique : un mécanisme physique empêche la fermeture simultanée des deux contacteurs de la source d’alimentation.

Verrouillage électrique : La logique de commande utilise des signaux électriques pour garantir qu’une seule source puisse être activée.
Ce système double garantit un transfert « rupture avant connexion », protégeant ainsi le personnel et le matériel.

Q3 : Comment choisir le bon calibre ATS (par exemple, 100 A, 400 A) pour mon application ?
A : L'intensité nominale du convertisseur de fréquence (ATS) doit être égale ou supérieure à l'intensité maximale de votre tableau électrique principal ou du circuit protégé. Vous devez calculer la charge totale (en ampères) que vous prévoyez de prendre en charge. Il est fortement recommandé de consulter un électricien qualifié ou notre équipe d'ingénieurs afin de garantir un dimensionnement correct, de prendre en compte les courants d'appel et de respecter les normes électriques locales.

Q4 : Quelle est la différence entre un ATS à transition ouverte et un ATS à transition fermée ?
UN: Transition ouverte (coupure avant fermeture) : Type standard et le plus courant. Il déconnecte brièvement la charge de toutes les sources d’alimentation (crée un bref moment d’arrêt) lors du transfert. Convient à la plupart des applications où une brève interruption (généralement < 1 seconde) est acceptable.

Transition fermée (à ouverture avant fermeture) : utilisée pour les charges critiques ne tolérant aucune coupure de courant. Elle synchronise le générateur avec le réseau électrique avant le basculement, assurant ainsi une transition sans à-coups. Plus complexe et plus coûteuse, cette solution est employée dans les centres de données, les hôpitaux, etc.

Q5 : Puis-je utiliser l'ATS manuellement ?
R : Oui. Nos unités ATS sont généralement équipées d'une fonction de commande manuelle. Celle-ci vous permet de déclencher manuellement un transfert ou un retour à la source principale à l'aide d'un interrupteur/levier situé sur l'unité, pour la maintenance, les tests ou en cas d'urgence, même en cas de défaillance du contrôleur automatique.

Q6 : Quel entretien nécessite un ATS ?
A: Un entretien régulier est essentiel à la fiabilité. Nous recommandons :

Mensuellement : Inspection visuelle pour détecter la présence de poussière, les connexions desserrées ou les signes de surchauffe.

Biannuel/Annuel : Effectuez un test de transfert manuel sous charge (dans le cadre de l’entretien régulier de votre groupe électrogène). Faites inspecter et resserrer les connexions électriques par un technicien agréé, vérifiez les composants mécaniques et les réglages de commande. Respectez toujours le calendrier d’entretien spécifique du fabricant.

Q7 : Comment le système ATS est-il connecté et installé ?

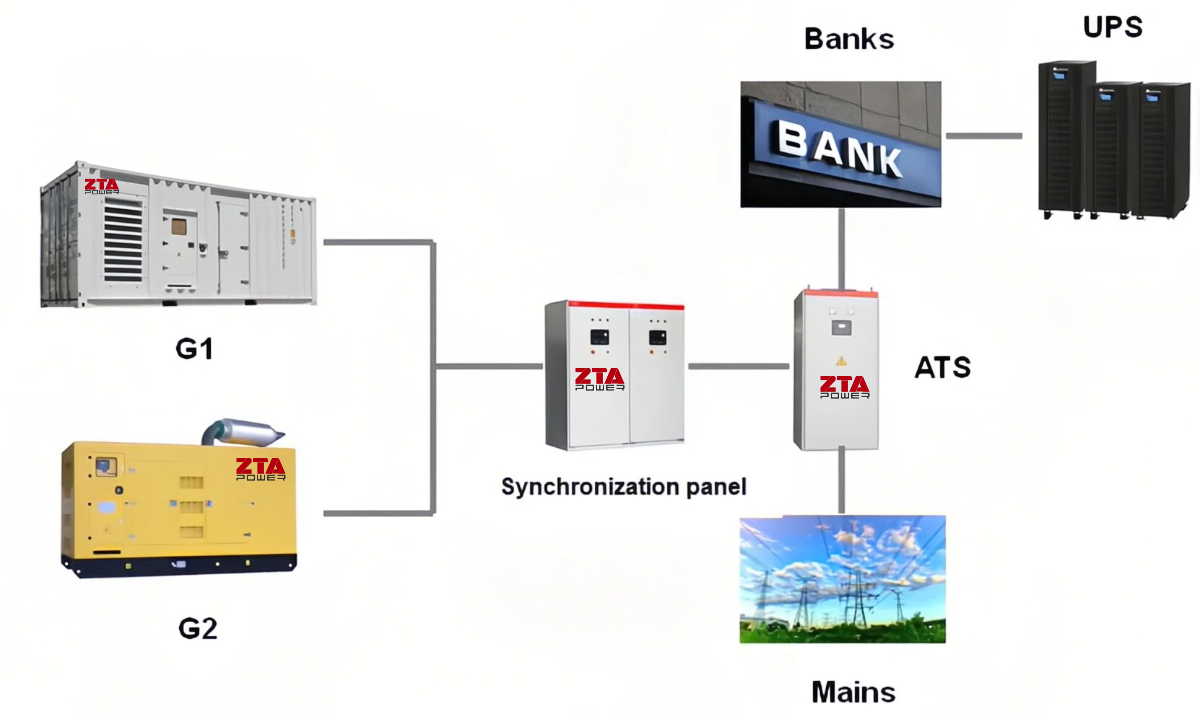

A : Le système de transfert automatique (ATS) est installé entre votre tableau de compteurs principal et votre tableau de distribution (et le générateur). Son installation doit être effectuée par un électricien qualifié, conformément aux normes électriques nationales et locales (par exemple, le NEC aux États-Unis). Elle comprend des raccordements haute tension aux deux sources d'alimentation et à la charge, ainsi que le câblage de commande basse tension vers le contrôleur du générateur.

Q8 : L'ATS est-il livré avec un panneau de commande et un signal de démarrage du générateur ?
R : Oui. Nos panneaux ATS standard comprennent un contrôleur intégré avec indicateurs d'état. Ils envoient automatiquement un signal de démarrage au générateur en cas de coupure de courant. Ils surveillent également la tension et la fréquence du générateur avant le transfert de charge et gèrent le cycle de refroidissement avant l'arrêt du générateur après le rétablissement du courant.
