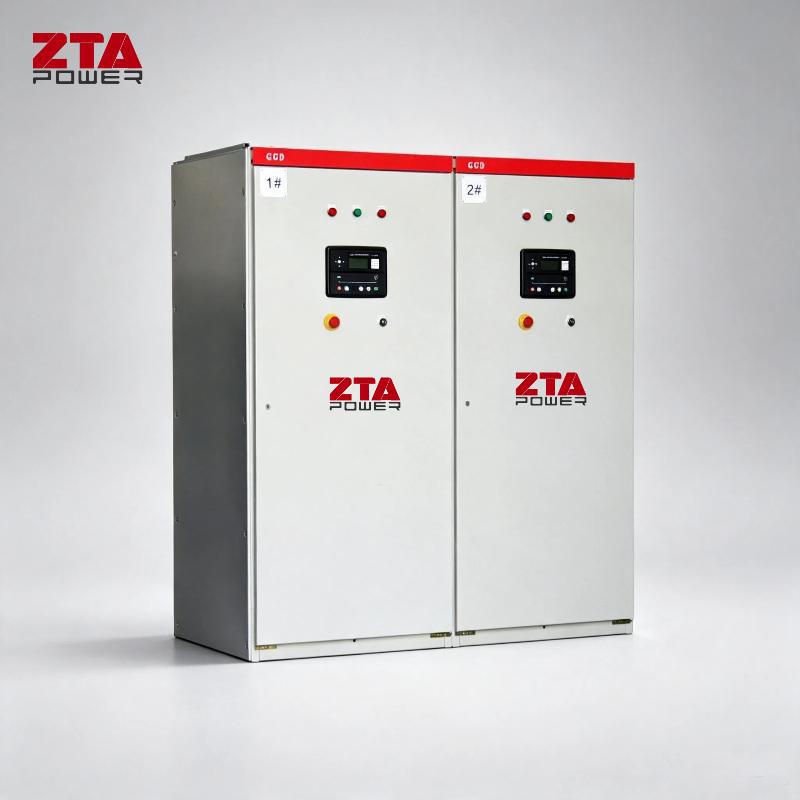

Synchroniser le panneau UK Deepsea 8610 Contrôleur sur groupe électrogène

Synchroniser le panneau UK Deepsea 8610 Contrôleur sur groupe électrogène

Fabriqué au Royaume-Uni selon les normes industrielles, ce contrôleur basé sur un microprocesseur garantit un partage de charge précis et une synchronisation de fréquence pour les applications d'alimentation critiques.

La série DSE8610 est conçue pour offrir différents niveaux de fonctionnalités sur une plateforme commune. Cela offre aux fabricants de générateurs une plus grande flexibilité dans le choix du contrôleur à utiliser pour une application spécifique.

Le module de la série DSE8610 a été conçu pour permettre à l'opérateur de démarrer et d'arrêter le générateur et, si nécessaire, de transférer la charge vers le générateur manuellement (via des boutons-poussoirs montés sur la façade) ou automatiquement.

Les fonctionnalités de synchronisation et de partage de charge sont incluses dans le contrôleur, ainsi que les protections nécessaires pour un tel système.

L'utilisateur a également la possibilité de visualiser les paramètres de fonctionnement du système via l'écran LCD.

SPÉCIFICATION

ALIMENTATION CC

TENSION NOMINALE CONTINUE

8 V à 35 V continu

PATTES DE DÉMARRAGE

Capable de survivre à 0 V pendant 50 ms, fournissant

l'alimentation était d'au moins 10 V avant la chute et

l'alimentation revient à 5 V. Ceci est réalisé

sans avoir besoin de batteries internes

COURANT DE FONCTIONNEMENT MAXIMUM

460 mA à 12 V, 245 mA à 24 V

COURANT DE SECOURS MAXIMUM

375 mA à 12 V, 200 mA à 24 V

PLAGE DE DÉFAILLANCE DE CHARGE/D'EXCITATION

0 V à 35 V

SORTIES

SORTIE A (CARBURANT)

15 A DC à la tension d'alimentation

SORTIE B (MANIVELLE)

15 A DC à la tension d'alimentation

SORTIES C & D

8 A CA à 250 V CA (sans tension)

SORTIES AUXILIAIRES E, F, G

2 A DC à la tension d'alimentation

GÉNÉRATEUR ET BUS

PLAGE DE TENSION

15 V à 333 V CA (LN)

PLAGE DE FRÉQUENCES

3,5 Hz à 75 Hz

CAPTEUR MAGNÉTIQUE

PLAGE DE TENSION

+/- 0,5 V à 70 V

PLAGE DE FRÉQUENCES

10 000 Hz (max)

CONTRÔLE DU GOUVERNEUR INTÉGRÉ

IMPÉDANCE DE CHARGE MINIMALE

1000Ω

Entièrement isolé

TENSION DE GAIN

0 V à 10 V CC

Entièrement isolé

TENSION DE DÉCALAGE

+/- 10 V CC

Entièrement isolé

CONTRÔLE AVR INTÉGRÉ

IMPÉDANCE DE CHARGE MINIMALE

1000Ω

Entièrement isolé

TENSION DE GAIN

0 V à 10 V CC

Entièrement isolé

TENSION DE DÉCALAGE

+/- 10 V CC

Entièrement isolé

DIMENSIONS

DANS L'ENSEMBLE

240 mm x 172 mm x 57 mm

9,4 po x 6,8 po x 2,2 po

DÉCOUPE DU PANNEAU

220 mm x 160 mm

8,7 po x 6,3 po

CARACTÉRISTIQUES PRINCIPALES

• Partage de charge completcapacités

• Entrées configurables (11)

• Sorties configurables (8)

• Mesure de tension

• Régulateur et AVR intégréscontrôle

• alarmes de surcharge kW

• Installations électriques complètesprotection

• Capteur magnétique

• Capacité électronique du moteur

• Télécommande RS232 et RS485

communications

• Modbus RTU

• Fonctionnalité PLC

• Minuterie d'exercice multi-événements

• Écran LCD rétroéclairé de 4 lignes de texte

• Plusieurs langues d'affichage

• Démarrage automatique/Démarrage manuel

• Alarme sonore

• Indicateurs LED fixes et flexibles

• Journal des événements (250)

• Protection du moteur

• Notification de l'état de défaut à un PC désigné

• Montage sur panneau avant

• Panneau avant protégé

programmation

• Configuration du PC

• Alarmes et minuteries configurables

• Démarrage et arrêt configurablesminuteries

• Messagerie d'alerte SMS

• Surveillance à distance

• Compatible avec la série DSE8700

PRINCIPAUX AVANTAGES

• RS232 et RS485 peuvent être utilisésen même temps

• Connexion DSENet pour extension du système

• Fonctionnalité PLC

• Détection automatique de la tension

• Support de charge factice en cinq étapes

• Prise en charge du délestage de charge en cinq étapes

• Nombre élevé d’entrées et sorties

• Prise en charge linguistique mondiale

• Suite de configuration du logiciel PC

• Connexion USB directe au PC

• Surveillance Ethernet

• Hôte USB

• Enregistrement et tendances des données

DISPOSITIFS D'EXTENSION

• Extension LED DSE2548 Module

• Extension d'entrée DSE2130 Module

• Extension de sortie DSE2157 Module

• Extension DSE124 CAN/MSC
