Comment calculer, corriger et améliorer le facteur de puissance du générateur ?

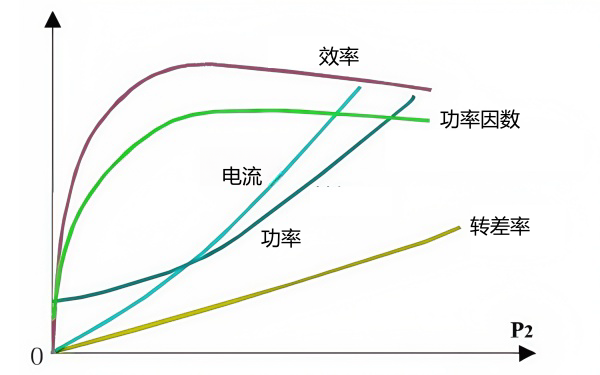

Facteur de puissance

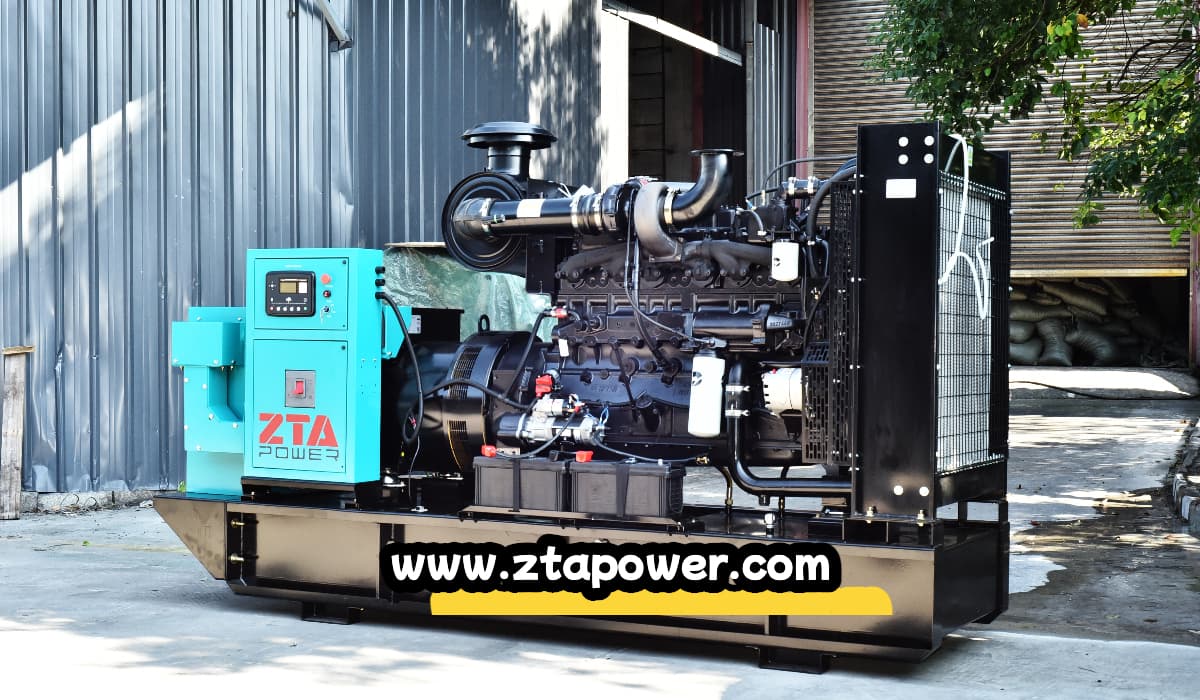

Le facteur de puissance (FP) est un indicateur crucial pour les groupes électrogènes diesel, car il permet de mesurer l'efficacité énergétique. Il représente le rapport entre la puissance active et la puissance apparente. Il reflète le degré d'utilisation effective de l'énergie électrique et est généralement exprimé sous forme décimale ou en pourcentage. Générateur Cummins détaille les méthodes de calcul, de correction et d'amélioration du facteur de puissance dans ce document à l'intention des ingénieurs électriciens.

I. Définition et calcul du facteur de puissance

1. Définition du facteur de puissance
Le facteur de puissance est défini comme :
Facteur de puissance = Puissance active (P) / Puissance apparente (S)
(1) Puissance active (P) : La puissance qui effectue réellement un travail, mesurée en watts (W).
(2) Puissance apparente (S) : Le produit de la tension et du courant, mesuré en volts-ampères (VA).
La valeur du facteur de puissance varie de 0 à 1 (ou de 0 % à 100 %). Un facteur de puissance proche de 1 indique une meilleure efficacité énergétique.

2. Calcul du facteur de puissance
La formule de calcul du facteur de puissance (PF) est :
PF = P / S
Où : P ------ Puissance active (unité : watts, W) ; S ------ Puissance apparente (unité : volts-ampères, VA)
Il peut également être calculé en utilisant le cosinus de l'angle de différence de phase (θ) entre la tension et le courant :
PF = cos(θ)

3. Signification physique du facteur de puissance
(1) Dans des conditions idéales, la tension et le courant sont en phase, le facteur de puissance est de 1, ce qui indique que l'énergie électrique est entièrement utilisée efficacement.
(2) Dans les circuits pratiques, en raison de la présence de charges inductives ou capacitives, une différence de phase (θ) existe entre la tension et le courant, ce qui fait que le facteur de puissance est inférieur à 1. Dans ce cas, la puissance réactive (Q) existe dans le circuit, réduisant l'efficacité de l'utilisation de l'énergie électrique.

4. Classification du facteur de puissance
En fonction des caractéristiques de charge, le facteur de puissance peut être divisé en :
(1) Facteur de puissance en retard : fréquent dans les charges inductives (par exemple, moteurs, transformateurs). Le courant est en retard sur la tension, l'angle de déphasage θ étant positif.
(2) Facteur de puissance en avance : courant dans les charges capacitives (par exemple, les condensateurs). Le courant devance la tension, et l'angle de déphasage θ est négatif.

5. Importance du facteur de puissance
(1) Efficacité énergétique : un facteur de puissance plus faible indique une proportion plus élevée de puissance réactive dans le système, ce qui entraîne un gaspillage plus important d’énergie électrique.
(2) Capacité de l'équipement : un faible facteur de puissance augmente la puissance apparente, ce qui entraîne une plus grande capacité d'équipement requise.
(3) Pertes de ligne : un faible facteur de puissance entraîne une augmentation du courant de ligne, augmentant ainsi les pertes de ligne et la génération de chaleur.
(4) Coûts de l’électricité : De nombreuses compagnies d’électricité facturent des frais supplémentaires aux utilisateurs ayant un faible facteur de puissance.

6. Exemple de facteur de puissance
Supposons qu'un groupe électrogène diesel monophasé ait une tension de 220 V, un courant de 10 A et une puissance active de 1,5 kW, alors :
(1) Puissance apparente : S = V × I = 220 × 10 = 2200 VA.
(2) Facteur de puissance : PF = P / S = 1500 / 2200 ≈ 0,68 (ou 68%).

II. Correction du facteur de puissance

La correction du facteur de puissance s'obtient généralement par compensation de la puissance réactive. Les méthodes courantes incluent :

1. Condensateurs parallèles
(1) Principe : Les condensateurs fournissent une puissance réactive en avance pour compenser la puissance réactive en retard des charges inductives.
(2) Application : Convient aux générateurs, transformateurs et autres charges inductives.

2. Condensateurs synchrones
(1) Principe : En ajustant le courant d'excitation, un générateur synchrone peut fournir une puissance réactive en avance ou en retard.
(2) Application : Convient aux grandes applications industrielles ou aux groupes électrogènes diesel.

3. Compensateur statique de tension (SVC)
(1) Principe : Utilise des réacteurs et des condensateurs contrôlés par thyristors pour compenser dynamiquement la puissance réactive.
(2) Application : Convient aux situations nécessitant une compensation rapide de la puissance réactive.

III. Amélioration et effets du facteur de puissance

1. Méthodes d'amélioration du facteur de puissance
L'amélioration du facteur de puissance améliore non seulement l'efficacité du système, mais réduit également les pertes et les coûts d'électricité. Parmi les méthodes courantes, on peut citer :
(1) Optimisation du fonctionnement de l'équipement : évitez le fonctionnement à vide ou à faible charge d'équipements tels que les générateurs pour réduire la consommation d'énergie réactive.
(2) Utilisation d’équipements à haut rendement : sélectionnez des générateurs, des transformateurs, etc. à haut rendement pour réduire la demande de puissance réactive.
(3) Conception rationnelle des groupes électrogènes diesel : planifier le système de distribution d'énergie de manière rationnelle, réduire la transmission d'énergie sur de longues distances et réduire les pertes de ligne.
(4) Entretien régulier : inspectez régulièrement les groupes électrogènes diesel et le système de distribution d'énergie pour vous assurer que les équipements de compensation comme les condensateurs fonctionnent normalement.

2. Avantages économiques de la correction du facteur de puissance
(1) Coûts d’électricité réduits : un facteur de puissance élevé réduit les pertes de puissance réactive, diminuant ainsi les coûts d’électricité.
(2) Utilisation améliorée de l’équipement : l’amélioration du facteur de puissance augmente la capacité du système, réduisant ainsi l’investissement en équipement.
(3) Pertes de ligne réduites : un facteur de puissance élevé réduit le courant de ligne, réduisant ainsi les pertes et prolongeant la durée de vie de l'équipement.

Résumé:
Le facteur de puissance est un indicateur clé pour mesurer l'efficacité énergétique électrique, défini comme le rapport entre la puissance active et la puissance apparente. Par conséquent, le calcul, la correction et l'amélioration du facteur de puissance sont des étapes cruciales pour l'optimisation des groupes électrogènes diesel. Grâce à une correction et une amélioration rationnelles du facteur de puissance, les pertes de puissance réactive peuvent être réduites et l'efficacité opérationnelle améliorée. groupes électrogènes diesel peuvent être optimisés et les coûts d’électricité peuvent être réduits.
