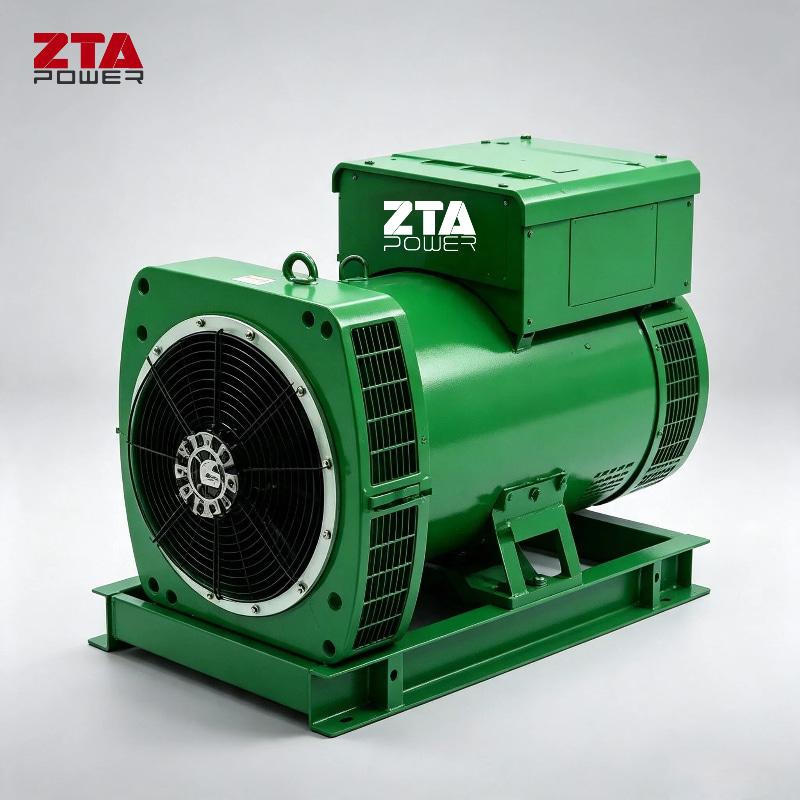

Alternateur sans balais monopalier 100 kVA pour groupe électrogène
Le Alternateur sans balais monopalier 100 kVA est un alternateur haute performance conçu pour être utilisé dans des groupes électrogènes, offrant une production d'énergie fiable et efficace pour une large gamme d'applications
Marque:
ZTAArticle no.:
ZA100Commande (MOQ):
1Paiement:
T/T 30%, 70% Before shipmentOrigine du produit:
ChinaPort d\'expédition:
Xiamen, ChinaDélai de mise en œuvre：
3-4 weeksPoids：
332Alternateur sans balais 100 kVA à palier unique pour groupe électrogène
Doté d'une technologie avancée sans balais et d'une conception à palier unique, cet alternateur garantit un fonctionnement fluide, une maintenance réduite et une durabilité à long terme. Avec une puissance nominale de 100 kVA, il constitue un choix idéal pour les solutions d'alimentation de secours et d'alimentation principale, répondant aux besoins industriels, commerciaux et résidentiels.
Conforme aux normes internationales
L'alternateur est conforme aux principales normes et réglementations internationales : IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n°100-14, UL 1446 (UL 1004 sur demande), réglementations marines, etc. Il peut être intégré dans un générateur marqué CE.
Le LSA 44.3 est conçu, fabriqué et commercialisé dans un environnement ISO 9001 et ISO 14001.
Performances électriques haut de gamme
un-Isolation de classe H
â— Bobinage reconnectable standard à 12 fils, pas 2/3, type n° 6
Plage de tension :
- 50 Hz : 220 V - 240 V et 380 V - 415 V (440 V)
- 60 Hz : 208 V - 240 V et 380 V - 480 V
â— Haute efficacité et capacité de démarrage du moteur
D'autres tensions sont possibles avec des bobinages adaptés en option :
- 50 Hz : 440 V (n° 7), 500 V (n° 9), 690 V (n° 10 ou 52)
- 60 Hz : 380 V et 416 V (n° 8), 600 V (n° 9)
â— Conforme aux normes EN 61000-6-3, EN 61000-6-2, EN 55011, groupe 1 classe B pour la zone européenne (marquage CE)
Structure mécanique renforcée par modélisation par éléments finis
â— Ensemble rigide compact pour mieux résister aux vibrations du générateur
Cadre en acier et boîte à bornes
Brides et boucliers en aluminium/fonte
Versions à deux paliers et à un palier conçues pour convenir aux moteurs thermiques disponibles dans le commerce
â— Demi-clavette équilibrant deux roulements
Roulements graissés à vie (20 000 h)
â— Sens de rotation : horaire et antihoraire (sans déclassement)
Système d'excitation et de régulation adapté à l'application
| Système d'excitation | Options de régulation | ||||||
|
Régulateur de tension |
SHUNTER |
AREP (option) |
PMG (option) |
tomodensitométrie Transformateur de courant pour la mise en parallèle |
Plats principaux mise en parallèle |
triphasé détection |
Tension à distance potentiomètre |
| R250 | Standard | - | - | - | - | - | √ |
| D350 | - | Standard | Standard | √ | - | √ | √ |
| D550 | Option | Option | Option | √ | √ | √ | √ |
Système de protection adapté à l'environnement
Le LSA 44.3 est IP 23
Protection d'enroulement standard pour environnements propres avec une relative
humidité ≤ 95 %, y compris les environnements marins intérieurs
Options :
- Filtres sur l'entrée d'air : déclassement 5%
- Filtres sur entrée et sortie d'air (IP 44) : déclassement 10%
- Radiateurs d'appoint
- Protection thermique des enroulements du stator
- Protection du bobinage pour les environnements difficiles et une humidité relative supérieure
plus de 95 %
- Hauteur de l'arbre : H = 225 mm sur
Équipé d'alternateurs sans balais (par exemple, Leroy-Somer, Stamford ou Mecc Alte), garantissant une tension de sortie stable et un rendement élevé.
Régulation de tension à ±1%, adaptée aux équipements électroniques sensibles.
| Modèle d'alternateur | LSA 44.3S5 |
| Pas d'enroulement | 2/3 |
| Nombre de fils | H |
| Protection |
12 |
| Altitude | 4 |
| Survitesse | ≤ 2250 tr/min |
| Débit d'air |
0,25 m3/s, 50 Hz - 0,30 m3/s, 60 Hz |
| Système d'excitation | Shunter |
| Type d'AVR | R250 |
| Régulation de tension (*) |
± 0,5% |
| Courant de court-circuit |
- |
| Distorsion harmonique totale THD (**) à vide ........: |
< 2% |
| Distorsion harmonique totale THD (**) sur charge linéaire ..: | < 5% |
|
Forme d'onde : NEMA = TIF (**) |
< 50 |
(*) Régime permanent. (**) Distorsion harmonique totale entre phases, à vide ou en charge (non déformante).
⇐ Systèmes de contrôle avancés ⇒ (marque Deif SGC 420MKII, Deepsea 6120 britannique, Smartgen 6120, Comap AMF 25, etc. également disponibles en fonction des besoins du client)
Boîte à bornes compacte et design
â— Accès facile à l'AVR (couvercle) et aux connexions
â— Bornier de reconnexion de la tension
Alternateur basse tension - 4 pôles
Spécialement adapté aux applications
L'alternateur LSA44.3 est conçu pour convenir aux applications de générateurs typiques, telles que : secours, alimentation principale, cogénération, applications marines, location, télécommunications, etc.
Conception sans balais :
Élimine le besoin de brosses, réduisant ainsi l’usure et minimisant les besoins d’entretien.
Assure un fonctionnement fiable avec moins de pièces mobiles, améliorant ainsi la longévité.
Construction à palier unique :
Simplifie l'installation et l'alignement, réduisant ainsi le temps et les coûts d'installation.
Assure un fonctionnement stable et sans vibrations, même sous de lourdes charges.
Haute efficacité :
La conception électromagnétique optimisée garantit une efficacité de conversion d'énergie élevée.
Réduit la consommation de carburant et les coûts d’exploitation des groupes électrogènes.
Qualité de fabrication robuste :
Construit avec des matériaux de haute qualité pour résister aux conditions de fonctionnement difficiles.
Conçu pour la durabilité et une longue durée de vie.
Faible entretien :
La technologie sans balais et la conception à palier unique réduisent considérablement le besoin d'entretien fréquent.
Accès facile aux composants pour l'inspection et la maintenance.
Compact et léger :
La conception peu encombrante permet une intégration facile dans les groupes électrogènes.
Idéal pour les applications où l'espace et le poids sont des facteurs critiques.
Système de refroidissement avancé :
Le mécanisme de refroidissement efficace garantit des performances stables même sous des charges élevées.
Empêche la surchauffe et prolonge la durée de vie de l'alternateur.
Conformité mondiale :
Conforme aux normes internationales de performance, de sécurité et de fiabilité.
Convient à une utilisation dans divers environnements et industries.
| Deif SGC420MKII | Deepsea 6120 | |
| Entrées numériques | 5 | 6 |
| Sorties numériques | 8 | 8 |
| Entrées analogiques | 4 | 4 |
| Surveillance actuelle | 3 | 4 |
| Paramètres de protection multiples | 32-520V | 26-719V |
| Port RS485 | ✔ | « |
| Courant homopolaire | ✔ | « |
| Surveillance BTB | ✔ | « |
