Quel est le rôle de l'ajout de fils de mise à la terre aux groupes électrogènes diesel ?

Rôle important de l'ajout de fils de mise à la terre aux groupes électrogènes diesel

Ajout de fils de mise à la terre à groupes électrogènes diesel Il s'agit d'une mesure essentielle pour garantir la sécurité des personnes, le bon fonctionnement des équipements et la conformité aux exigences réglementaires. Ses principales fonctions peuvent être résumées comme suit :

Fonctions principales

Garantir la sécurité des personnes : c’est le rôle fondamental des fils de terre. Lorsqu’une défaillance de l’isolation interne rend l’enveloppe sous tension, le fil de terre offre un chemin de faible résistance au courant de défaut, le dirigeant rapidement vers la terre. Ceci permet :

Réduit la tension de contact : minimise le courant traversant le corps d'une personne lorsqu'elle touche un boîtier sous tension, prévenant ainsi les risques de choc électrique.

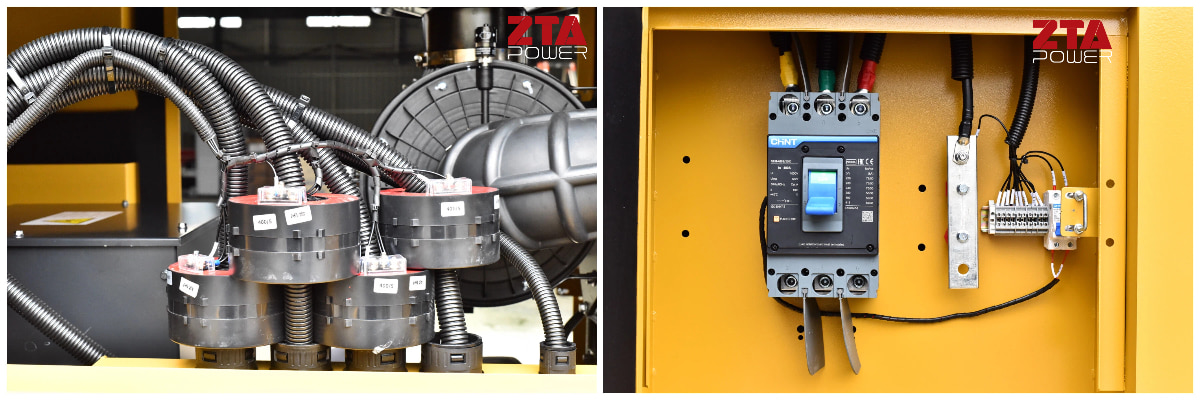

Facilite l'interruption rapide des défauts : dans un système de liaison neutre de protection, le courant de fuite crée un court-circuit monophasé, déclenchant les disjoncteurs ou les fusibles pour couper immédiatement l'alimentation électrique.

Prévention des incendies d'origine électrique : En cas de court-circuit ou de fuite importante, la faible impédance du fil de terre permet à l'important courant de défaut d'augmenter rapidement, ce qui déclenche les dispositifs de protection (disjoncteurs et fusibles) et coupe l'alimentation électrique. Ceci prévient les incendies dus à une surchauffe prolongée.

Garantir un fonctionnement stable des équipements :

Stabilisation de tension : Fournit un point de référence de potentiel zéro stable pour le groupe électrogène, contribuant à maintenir une tension de sortie stable et à réduire les fluctuations de tension susceptibles d’affecter les équipements connectés.

Suppression des interférences : Élimine efficacement l'électricité statique et les interférences électromagnétiques, empêchant ainsi toute perturbation ou tout dommage aux circuits de commande de l'appareil et aux dispositifs électroniques sensibles environnants (par exemple, les systèmes de communication et de surveillance).

Amélioration de la protection contre la foudre : Un système de mise à la terre bien conçu peut canaliser rapidement vers la terre les surtensions à haute tension et à courant élevé causées par la foudre, protégeant ainsi efficacement le groupe électrogène et ses équipements auxiliaires contre les dommages causés par la foudre.

Protection des équipements : En limitant les surtensions lors de défauts et en fournissant un chemin au courant de défaut, les fils de mise à la terre contribuent à prévenir les dommages internes aux équipements causés par une défaillance de l’isolation ou des surtensions de commutation.

Respect des normes et réglementations : Les codes d’installation électrique nationaux et locaux, les normes de sécurité et les réglementations industrielles exigent que les équipements électriques, tels que les groupes électrogènes, soient correctement mis à la terre. L’installation de câbles de mise à la terre est une condition préalable à leur fonctionnement conforme.

Description des méthodes de mise à la terre

En fonction du système d'alimentation électrique, la mise à la terre se divise principalement en trois méthodes :

Mise à la terre du système : Connexion du point neutre du générateur à la terre. L'objectif est de stabiliser la tension du système et de réduire les surtensions lors de défauts à la terre monophasés.

Mise à la terre de protection : raccordement direct du boîtier métallique du groupe électrogène à la terre. Utilisée dans les systèmes où le point neutre n’est pas mis à la terre, sa fonction principale est la sécurité des personnes.

Liaison équipotentielle de protection : Elle consiste à relier l’enveloppe métallique au conducteur neutre de protection du système. Utilisée dans les systèmes basse tension avec neutre directement mis à la terre, elle permet de couper rapidement l’alimentation électrique en créant un court-circuit.

En pratique, la méthode de mise à la terre appropriée doit être sélectionnée en fonction de niveau de tension du groupe électrogène Le type de système d'alimentation et l'environnement d'installation sont des facteurs importants. Il est crucial de s'assurer que la résistance de mise à la terre respecte les exigences réglementaires (généralement ≤ 4 Ω).
