Comment les UPS et les générateurs diesel fonctionnent ensemble : guide de câblage ATS et d’intégration du système

Lorsque la fiabilité de l’alimentation électrique n’est pas négociable — centres de données, hôpitaux, banques ou installations industrielles — un UPS (alimentation sans interruption) combiné à un "groupe électrogène diesel et un commutateur de transfert automatique (ATS)constitue la référence absolue en matière d’architecture d’alimentation de secours. Ces deux systèmes ne sont pas des alternatives redondantes ; ils sont des partenaires complémentaires fonctionnant selon une séquence soigneusement synchronisée afin de fournir une alimentation sans interruption.

Ce guide explique comment ils collaborent, la topologie de câblage ATS correcte, ainsi que les paramètres clés à configurer correctement avant la mise en service.

Pourquoi les UPS et les groupes électrogènes diesel sont meilleurs ensemble

Un UPS autonome peut combler des microcoupures de l’ordre de la milliseconde, mais ne dispose généralement que d’une autonomie de batterie de 10–30 minutes en configuration standard. Un groupe électrogène diesel prend en charge les pannes de longue durée mais met 10–15 seconds pour atteindre une tension et une fréquence stables après le démarrage — période durant laquelle les charges informatiques sensibles s’arrêteraient sans protection.

La solution : "« L’UPS comble, le générateur assure »

Ce "« L’UPS comble, le générateur assure » garantit que la charge en amont ne subit aucune interruption pendant tout l’événement.

Comment fonctionne le système de groupe électrogène automatique : logique étape par étape

1. Secteur normal — mode veille

l Le commutateur ATS se trouve côté réseau électrique (secteur)

l le redresseur/chargeur de l’UPS fonctionne normalement ; la batterie est maintenue en charge d’entretien

l Le groupe électrogène automatique attend en mode prêt au démarrage

2. Défaut secteur — basculement haute vitesse commence

Lorsque la tension chute en dessous d’environ 80 % de la valeur nominale ou que la fréquence sort de la plage 45–55 Hz :

l À 0 ms : l’UPS détecte la panne, coupe le chemin du redresseur et l’onduleur tire instantanément sur les batteries. Les charges critiques ne subissent aucune interruption.

l À 0,5–2 s : le commutateur ATS confirme que la panne n’est pas une surtension transitoire (temporisation anti-déclenchement), puis ferme un contact sec vers la borne START du contrôleur du générateur.

l Le groupe électrogène automatique démarre ; le moteur accélère jusqu’au régime nominal (généralement 1500 tr/min / 50 Hz ou 1800 tr/min / 60 Hz).

3. Montée en régime du générateur — 10–15 secondes

l le régulateur automatique de tension (AVR) crée l’excitation ; la tension de sortie monte de 0 V vers la valeur nominale de 400 V (triphasé) ou 230 V (monophasé)

l le contrôleur du générateur surveille tension ≥ 90 % de la valeur nominale et fréquence dans une plage de ±5 % pendant 3 à 5 secondes continues avant d'émettre un signal « voltage qualified »

l Pendant cette fenêtre, l'UPS continue de fonctionner sur batterie — en maintenant patiemment la charge

4. Transfert ATS — le générateur prend le relais

Une fois le signal « voltage qualified » reçu :

1. L'ATS ouvre les contacts côté réseau

2. La liaison mécanique ferme les contacts côté générateur

3. Temps total de transfert : 50–200 ms (dans la tolérance de l'onduleur UPS)

4. L'alimentation du générateur passe par l'ATS vers la borne d'entrée de l'UPS

5. L'UPS détecte une alimentation de qualité, repasse en mode redresseur normal et commence à recharger les batteries

Le système fonctionne désormais sur une alimentation UPS soutenue par générateur — stable indéfiniment tant que du carburant est disponible.

5. Rétablissement du réseau — retour en douceur

l L'ATS surveille la qualité du réseau ; attend 10 à 30 secondes de puissance stable avant de basculer (évite les rétablissements intempestifs)

l L'ATS transfère la charge vers le réseau

l Le groupe électrogène automatique ne s'arrête pas immédiatement — il fonctionne à vide pendant 3 à 5 minutes pour refroidir le turbocompresseur et le bloc moteur

l Après le cycle de refroidissement, le contrôleur coupe l'injection de carburant et le générateur revient en veille

Câblage ATS : topologie correcte pour l'intégration UPS + générateur

La topologie de câblage standard connecte à la fois le réseau et le générateur comme entrées de l'ATS, avec la sortie de l'ATS alimentant l'entrée de l'UPS. Voir la logique ci-dessous :

[Réseau électrique] ──┐
├──► [ATS] ──► [Entrée UPS] ──► [Sortie UPS] ──► [Charges critiques]
[Groupe électrogène] ──┘
↕
[Câble de signal de démarrage]
(ATS → contrôleur du générateur)

Étapes clés du câblage

① Bornes de sortie du générateur
Connectez la sortie triphasée (R/S/T ou L1/L2/L3), neutre (N) et terre (PE) à l'ATS « source de secours » bornes d'entrée. Utilisez un câble en cuivre multibrins — minimum 6 mm² de section (calculez selon le courant de charge réel). Assurez-vous que le sertissage des bornes est correctement serré pour éviter un desserrage dû aux vibrations.

② Câblage d'entrée UPS (via ATS)
Acheminez l'ATS "source normale" sortie vers le port d'entrée secteur de l'UPS. Cela garantit que l'UPS reçoit toujours l'alimentation via l'ATS, qu'elle provienne du secteur ou du groupe électrogène.

③ Connexion du banc de batteries
Connectez les bornes positive et négative du banc de batteries via un disjoncteur CC au bornier batterie de l'UPS. La polarité est critique — une inversion de polarité endommage immédiatement le circuit de l'onduleur.

④ Sortie de l'UPS vers les charges critiques
Connectez la sortie de l'UPS aux baies de serveurs, commutateurs réseau ou autres équipements protégés. Envisagez d'installer un unité de distribution d'énergie (PDU) pour la surveillance de la charge.

⑤ Fil de signal de démarrage de l'ATS
Un câble à contact sec basse tension relie la borne de sortie défaut de l'ATS au contrôleur du générateur entrée START. C'est le « fil d'intelligence » qui transforme votre système en véritable groupe électrogène automatique — aucune intervention manuelle requise.

⑥ Système de mise à la terre
Générateur, UPS, ATS et armoire de batteries doivent tous partager une électrode de terre commune avec des conducteurs de terre individuels. La résistance de terre doit être ≤ 4 Ω selon les normes IEC/GB — c'est une exigence de sécurité et CEM, non optionnelle.

Dimensionnement de la capacité : pourquoi le groupe électrogène doit être plus grand que l'UPS

Les systèmes UPS utilisent une électronique d'entrée à redresseur qui absorbe un courant non linéaire (harmonique) du générateur. Cela dégrade la forme d'onde de la tension de sortie du générateur.

Règle empirique : puissance kVA du générateur diesel = 1,5× à 2,5× la puissance kVA de l'UPS

Par exemple, un 200 kVA UPS nécessite généralement un groupe électrogène automatique de 300–500 kVA.

Un sous-dimensionnement provoque :

l Distorsion de la tension de sortie du générateur (pics de THD)

l Détection erronée par l'UPS d'une « mauvaise qualité d'entrée » et maintien en mode batterie

l Instabilité potentielle de l'AVR du générateur sous charge harmonique

Astuce : Spécifiez un PMG (générateur à aimant permanent) système d'excitation pour les groupes électrogènes couplés à des UPS. Les conceptions PMG sont intrinsèquement plus résistantes à la distorsion harmonique que les AVR à excitation shunt standard.

Liste de mise en service : vérification en 3 étapes

Avant la mise en service, effectuez ces trois phases de test :

Étape 1 — Test à vide

l Mettez sous tension l'UPS sans connecter de charges

l Vérifiez que la bascule secteur-vers-batterie fonctionne correctement

l Confirmez que les valeurs de courant et de tension de charge de la batterie sont nominales

Étape 2 — Test de transfert

l Simulez une coupure de secteur (ouvrez le disjoncteur principal)

l Confirmez le groupe électrogène automatiquedémarre sans intervention manuelle

l Vérifier que l'ATS termine le transfert en moins de 15 secondes

l Confirmer que l'onduleur (UPS) prend en charge la charge de manière transparente tout au long — aucune interruption de charge

Étape 3 — Test en pleine charge

l Connecter toutes les charges critiques

l Faire fonctionner le système en continu pendant au moins 8–72 heures

l Surveiller la sortie du générateur : Distorsion harmonique totale (THD) est la cible

l Vérifier la stabilité de la tension et de la fréquence du générateur lors des transitoires de charge

⚠️ Vérification de la séquence de phases (obligatoire) :Avant la mise sous tension, utilisez un contrôleur de séquence de phases pour confirmer que la rotation des phases de sortie du générateur (L1-L2-L3) correspond à celle du réseau électrique. Une inversion de la séquence de phases fera tourner les charges moteur triphasées (compresseurs CVC, pompes) en sens inverse — avec des conséquences destructrices.

Erreurs courantes à éviter

Résumé

Une intégration correcte de UPS + ATS + groupe électrogène automatique diesel le système fournit ce qu'aucun composant ne peut atteindre seul :

l Réponse en millisecondes de l'onduleur à batterie de l'UPS

l Autonomie illimitée grâce à l'alimentation en carburant du générateur

l Fonctionnement entièrement automatique via la logique de commande de l'ATS

l Sortie propre et stable — l'UPS filtre la puissance du générateur avant qu'elle n'atteigne les charges sensibles

Que vous protégiez un centre de données, une station de base télécom ou un processus industriel critique, cette architecture à trois composants est la solution éprouvée par l'industrie pour la continuité d'alimentation. Le câblage en lui-même est simple — mais la séquence des phases, la mise à la terre et l'adéquation des capacités sont les détails qui déterminent si votre système est réellement fiable dans des conditions de défaut réelles.

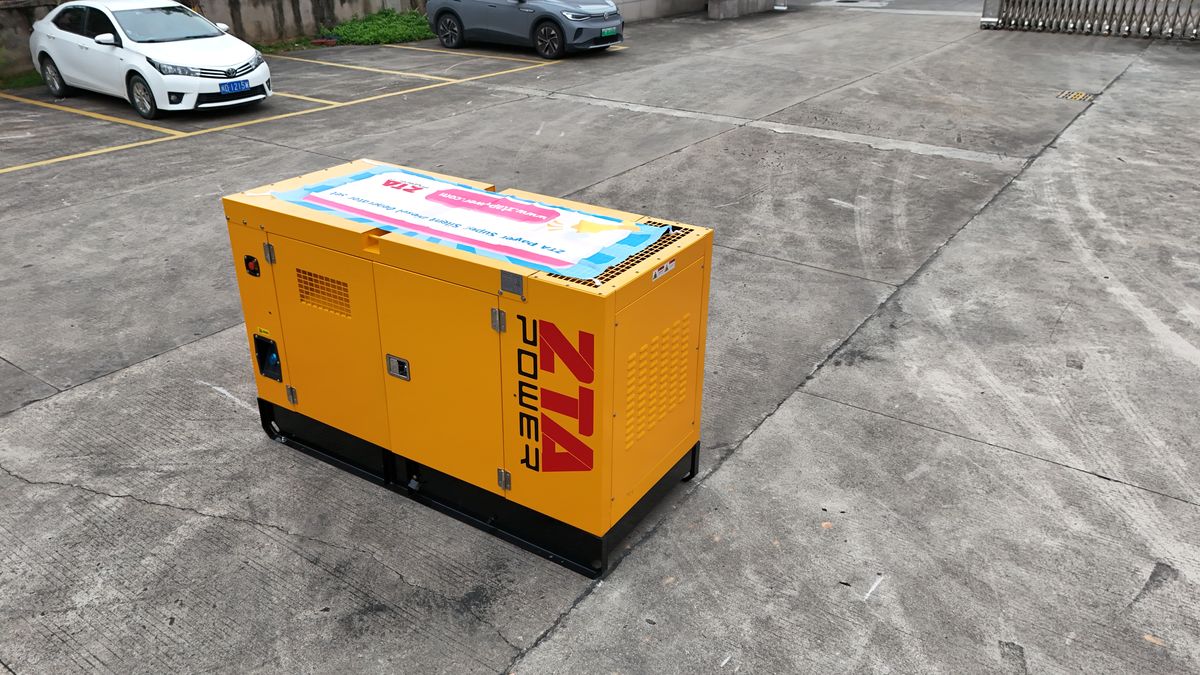

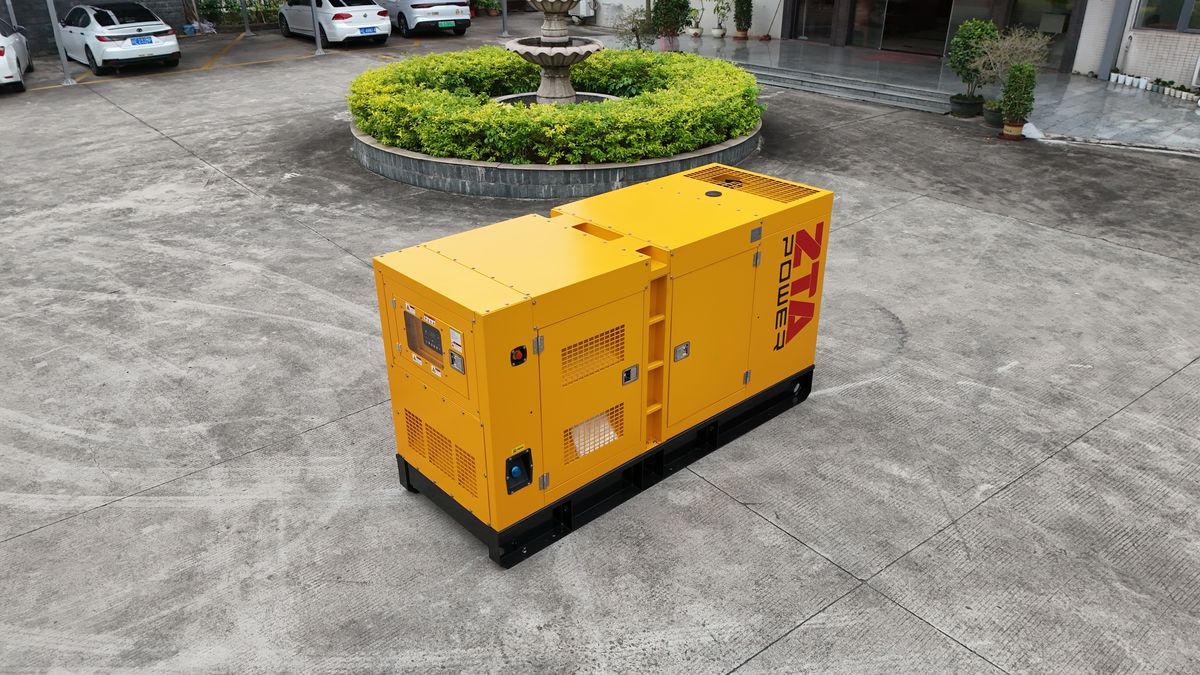

ZTA fournit des groupes électrogènes diesel de qualité industrielle, des groupes électrogènes insonorisés, des groupes électrogènes conteneurisés et des panneaux de contrôle ATS pour des applications de secours d'alimentation commerciales et industrielles.Contactez-nous pour une consultation technique et le dimensionnement de systèmes sur mesure.
