Quelle est la procédure d'arrêt d'un groupe électrogène diesel ?

Procédure d'arrêt d'un groupe électrogène diesel

Résumé : La procédure d’arrêt standard des groupes électrogènes diesel décrite dans ce document s’applique à trois types de groupes : à commande intelligente conventionnelle, autonomes et en parallèle. Veuillez adapter les étapes en fonction du manuel d’utilisation spécifique de votre équipement. La procédure pour les groupes électrogènes autonomes est conforme à la norme ISO 8528, avec une marge d’erreur de ±5 %. Pour l’arrêt de plusieurs groupes électrogènes diesel en parallèle, une attention particulière doit être portée à l’équilibrage de la charge et à la coordination du système ; la procédure d’arrêt doit être conforme à la norme IEEE 1547. Enfin, pour les groupes électrogènes raccordés au réseau, une procédure de déconnexion synchronisée doit être effectuée.

I. Fonctionnement conventionnel de l'arrêt intelligent des groupes électrogènes diesel

1. Arrêt normal du générateur

(1) Avant d'arrêter le groupe électrogène, la charge électrique doit être transférée vers une autre source d'alimentation ou déconnectée. Ensuite, mettez l'interrupteur de sortie du groupe électrogène sur la position « ARRÊT ». Laissez le groupe électrogène fonctionner à vide pendant 5 minutes afin d'assurer la lubrification et le refroidissement adéquats des composants du moteur. Enfin, tournez le bouton de commande du groupe électrogène sur la position « ARRÊT ».

(2) Si le groupe électrogène ne s'arrête pas ou tourne au ralenti, cela peut être dû à une installation incorrecte, à un dysfonctionnement de l'électrovanne d'arrêt ou à un défaut du contrôleur. Dans ce cas, poussez manuellement le papillon des gaz de la pompe d'injection au minimum ou tapotez le corps de l'électrovanne d'arrêt de la pompe à carburant PT pour couper l'alimentation en carburant. Si ces mesures ne permettent toujours pas d'arrêter le groupe électrogène ou si le contrôleur présente un dysfonctionnement, arrêtez-le temporairement en fermant la vanne de la conduite d'huile reliant le réservoir journalier au filtre à gazole. Après l'arrêt, faites appel à un technicien qualifié pour inspecter le groupe électrogène et diagnostiquer la panne.

(3) Lors du branchement ou du retrait des câbles de charge, le générateur doit être mis hors tension et le câble négatif de la batterie déconnecté.

2. Arrêt d'urgence du générateur

(1) Si un bruit ou une odeur anormaux se produisent pendant le démarrage ou le fonctionnement du générateur, un arrêt immédiat est requis.

(2) Si la pression d'huile du moteur du générateur chute soudainement à la limite ou s'il n'y a pas de pression d'huile et que le voyant de défaut devient rouge, un arrêt immédiat est requis.

(3) Si la température du liquide de refroidissement du générateur augmente soudainement au-dessus de la valeur spécifiée et que le voyant de défaut s'allume en rouge, un arrêt immédiat est requis.

(4) Lorsque la tension de sortie du générateur dépasse la lecture maximale sur le compteur.

(5) En cas d’incendie, de fuite électrique ou d’autres catastrophes naturelles susceptibles de mettre en danger le groupe électrogène ou la sécurité de l’opérateur.

(6) En cas de survenance de l'une des situations décrites ci-dessus, appuyez sur le bouton d'arrêt d'urgence ou poussez rapidement la poignée de commande d'arrêt de la pompe d'injection de carburant en position d'arrêt. Le groupe électrogène déconnectera rapidement la charge et coupera immédiatement l'alimentation en carburant.

(7) Ne procédez pas à un arrêt d’urgence arbitraire pendant le fonctionnement normal du générateur ou lors de l’alimentation d’équipements, sauf en cas de circonstances d’urgence particulières.

3. Inspection après arrêt

Après l'arrêt du groupe électrogène, une inspection complète de ses systèmes (refroidissement, lubrification, alimentation en carburant, admission, échappement, démarrage et autres) doit être effectuée conformément à la procédure d'inspection avant démarrage afin de garantir son bon fonctionnement en veille. Si le démarrage du groupe électrogène est automatique, positionnez le bouton de démarrage du contrôleur sur « AUTO ».

4. Précautions

(1) Les groupes électrogènes diesel doivent être utilisés par des électriciens professionnels. Leur utilisation est interdite au personnel non autorisé et aux électriciens n'ayant pas de diplôme universitaire.

(2) Utiliser une huile moteur de grade CG ou supérieur ; ne pas mélanger des marques ou des grades d'huile différents.

(3) En général, il convient d'utiliser du diesel n° 0 ; des ajustements doivent être effectués en hiver en fonction de la température ambiante de la salle du générateur.

(4) L'eau de refroidissement doit être au moins de l'eau douce ; l'eau purifiée ou l'eau distillée est recommandée.

(5) Les manuels, les données techniques d'entretien et les outils spéciaux fournis avec le groupe électrogène diesel doivent être correctement conservés par l'électricien et ne doivent pas être perdus.

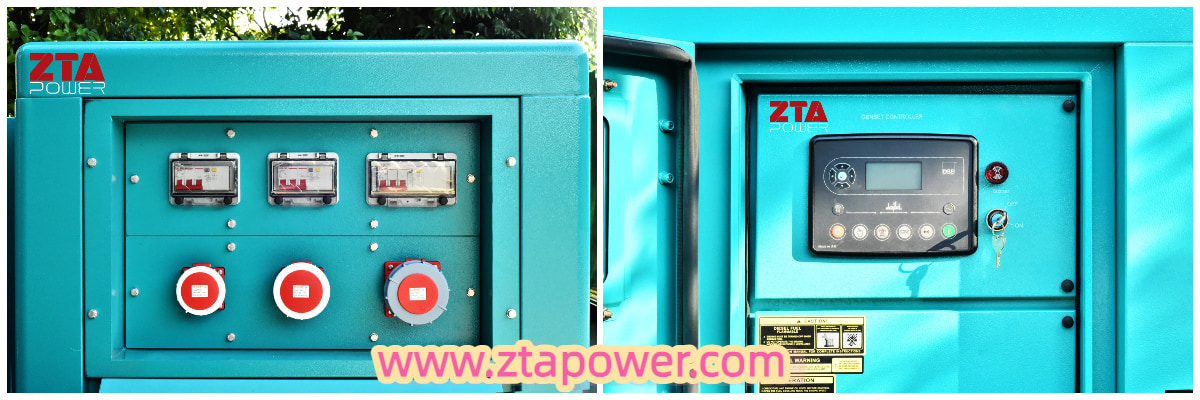

Figure 1 Schéma du panneau de commande du groupe électrogène diesel Cummins

II. Procédure d'arrêt d'un groupe électrogène diesel autonome

1. Procédure d'arrêt normal

(1) Phase de déchargement : Déconnecter chaque interrupteur de charge progressivement (en commençant par les charges non critiques, puis les charges critiques). Ouvrir le disjoncteur principal de sortie du générateur. Maintenir le fonctionnement à vide pendant 3 à 5 minutes (jusqu’à 8 minutes en environnement à température élevée).

(2) Arrêt du moteur diesel : Mettez l’interrupteur de commande sur la position « STOP ». Observez le retour à zéro du compte-tours (pour les modèles à commande électronique, attendez que le calculateur ait terminé l’autotest d’arrêt). Fermez l’électrovanne d’arrêt de carburant (étape cruciale pour les modèles mécaniques).

(3) Arrêt du système électrique : Débranchez le câble négatif de la batterie (obligatoire pour un arrêt prolongé). Coupez l’alimentation principale du panneau de commande. Retirez la clé électronique (pour les groupes électrogènes intelligents).

2. Procédure d'arrêt d'urgence (en cas de conditions anormales uniquement)

(1) Conditions de déclenchement

① Survitesse (>115 % de la vitesse nominale) ;
② Pression d'huile moteur <0,15 MPa ;
③ Température du liquide de refroidissement >95°C maintenue pendant 30 secondes ;
④ Court-circuit électrique soudain.

(2) Étapes de fonctionnement
Appuyez immédiatement sur le bouton d'arrêt d'urgence rouge. Fermez la vanne manuelle d'alimentation en carburant. Fermez tous les interrupteurs de sortie.

3. Gestion après l'arrêt

(1) Inspection de routine : Vérifier le niveau d’huile (5 minutes après l’arrêt). Tester le pH du liquide de refroidissement (8,5-10,5). Noter le nombre d’heures de fonctionnement cumulées.

(2) Opérations d'entretien : Purger l'eau accumulée dans le filtre à carburant. Vérifier la tension de la courroie d'entraînement (10 à 15 mm sous une pression de 10 kg). Nettoyer le filtre à air (le remplacer si la pression différentielle est supérieure à 6 kPa).

(3) Gestion environnementale : Ouvrir la soupape de ventilation du carter. Purger les condensats du silencieux (essentiel en hiver). Éliminer les matériaux combustibles dans un rayon de 1 mètre.

4. Conditions de fonctionnement particulières

(1) Environnement à basse température (<5°C)
① Utiliser un dispositif de chauffage auxiliaire pour maintenir la température du liquide de refroidissement > 20 °C ;
② Effectuer un préchauffage de 10 minutes toutes les 24 heures.

(2) Environnement à forte humidité
① Activer le chauffage d'appoint du générateur ;
② Vérifier la résistance d'isolement (>2 MΩ).

(3) Arrêt à long terme
① Effectuer un cycle de décharge complet (pour les batteries au plomb-acide) ;
② Ajouter un stabilisateur de carburant (ratio 1:1000) ;
③ Effectuer un traitement antirouille (sur les surfaces métalliques exposées).

5. Précautions

① Ne pas s'arrêter sous charge (le taux de rejet de charge soudaine doit être <10%/seconde) ;
② Le turbocompresseur doit se refroidir naturellement en dessous de 200 °C ;
③ L’intervalle de mise hors tension du système de commande électronique doit être > 30 secondes avant le redémarrage ;
④ Ne pas ouvrir le bouchon du radiateur dans les 2 heures suivant l'arrêt.

III. Procédure d'arrêt du groupe électrogène diesel en parallèle

1. Préparation coordonnée de l'arrêt

(1) Phase de transfert de charge : Réduisez progressivement la charge totale à moins de 70 % de la capacité nominale d’un groupe électrogène. Activez le mode de « pré-déconnexion » du dispositif de partage de charge. Vérifiez que le déphasage du synchroniseur est inférieur à ±2°.

(2) Procédure de déconnexion du système
① Mode manuel : Réglez le régulateur du groupe électrogène à arrêter sur la position « décharge » (chute de vitesse de 0,25 à 0,5 Hz). Ouvrez le disjoncteur parallèle du groupe électrogène (relais de puissance inverse réglé à 5 % de la puissance nominale). Vérifiez que la fluctuation de la tension du bus est inférieure à ±2 %.
② Mode automatique : Déclencher la commande « arrêt séquentiel » du PMS (système de gestion de l’alimentation). Le système effectue automatiquement un transfert de charge (taux de transfert ≤ 10 kW/s).

2. Procédure d'arrêt étape par étape

(1) Premier arrêt du groupe électrogène : effectuer la procédure de décharge autonome (la charge doit être réduite à moins de 30 %). Déconnecter le relais de contrôle de synchronisation (prévoir un délai de 0,5 seconde pour les relais de type 25). Désactiver la fonction de compensation parallèle du régulateur automatique de tension (AVR).

(2) Arrêt ultérieur du groupe électrogène : Gardez au moins un groupe électrogène en ligne jusqu'à ce que la charge soit complètement déchargée.

(3) Le dernier groupe électrogène programmé pour s'arrêter doit effectuer les opérations suivantes : vérifier que la tension résiduelle du bus est inférieure à 50 V ; déconnecter le commutateur de mise à la terre du point neutre (le maintenir connecté pour les systèmes informatiques) ; réinitialiser tous les relais de protection (effacer les enregistrements de la courbe IDMT).

3. Opérations spéciales pour les systèmes parallèles

(1) Manipulation du module de commande
Avant de couper l'alimentation du contrôleur d'équilibrage de charge (LBC), les opérations suivantes doivent être effectuées :
① Enregistrer les coefficients de partage de courant dynamique ;
② Déconnectez l'interface de communication du bus CAN ;
③ Enregistrez le déséquilibre cumulatif de chaque groupe électrogène (doit être <5%).

(2) Réinitialisation du dispositif de protection
① Vérifier l’état du suppresseur de courant de circulation (courant de circulation résiduel < 2 A) ;
② Réinitialiser le relais de puissance inverse (le type 63 nécessite une réinitialisation manuelle) ;
③ Calibrer le dispositif de verrouillage de synchronisation (réinitialiser le seuil de différence angulaire à ±15°).

4. Stratégie d'arrêt d'urgence

(1) Arrêt d'urgence total du système
① Déclencher le disjoncteur principal (temps de fonctionnement ≤80 ms) ;
② Activer simultanément les vannes d’arrêt d’urgence du carburant pour tous les groupes électrogènes ;
③ Activer la résistance de freinage dynamique (pour absorber l'énergie résiduelle des groupes électrogènes).

(2) Arrêt d'urgence sélectif
① Identification du groupe électrogène défectueux (localisation à l'aide de la protection différentielle 87G) ;
② Procéder à une déconnexion sélective (maintenir en marche les groupes électrogènes en bon état de fonctionnement) ;
③ Lors de l'isolement du groupe électrogène défectueux, déconnectez d'abord le disjoncteur du générateur, puis déconnectez l'interrupteur de déconnexion côté bus.

5. Maintenance spécialisée après arrêt

(1) Inspection du système parallèle
① Mesurer la résistance de contact du connecteur de barre omnibus (doit être <50 μΩ) ;
② Vérifier le circuit de détection de synchronisation (erreur de phase admissible ±0,5°);
③ Calibrer le transducteur de puissance (la précision doit être maintenue à 0,5 classe).

(2) Maintenance du bus de contrôle
① Nettoyer les connecteurs du contrôleur parallèle (impédance de contact <0,1 Ω) ;
② Mettre à jour la bibliothèque de paramètres caractéristiques du groupe générateur (y compris les courbes caractéristiques de chute) ;
③ Tester les canaux de communication redondants (temps de basculement primaire/secondaire < 200 ms).

(3) Précautions
① L’arrêt du système parallèle doit suivre le principe de « déconnexion d’abord, puis arrêt » ;
② Le dernier générateur programmé pour s'arrêter doit prendre en charge la tâche de décharge pour les dispositifs de compensation de puissance réactive du système ;
③ Après l'arrêt, vérifiez la température des câbles de partage d'alimentation (la différence de température par rapport à l'ambiant doit être ≤15 K) ;
④ Avant de reconfigurer le système parallèle, un nouveau test d'appariement des caractéristiques est nécessaire.

(4) Supplément pour conditions particulières
① Arrêt du système connecté au réseau : Commencez par déconnecter la boucle à verrouillage de phase (PLL) de synchronisation du réseau électrique ;
② Configuration de démarrage à froid : Maintenir au moins un groupe électrogène en état de veille chaude (maintenir la température de l'huile à 40 °C) ;
③ Système multicarburant : Après l'arrêt, purgez tout gaz résiduel de la chambre de mélange à double carburant.

Résumé:

Pour les groupes électrogènes diesel autonomes, il est recommandé de remplir la fiche d'enregistrement de l'état du groupe électrogène après chaque arrêt, en consignant notamment les données suivantes : différence de température d'huile/liquide de refroidissement à l'arrêt, jeu axial du turbocompresseur et densité de la batterie (à maintenir à 1,28 ± 0,01). Pour les groupes électrogènes diesel en parallèle, il est recommandé d'utiliser un analyseur de systèmes en parallèle dédié afin d'enregistrer les paramètres clés pendant la procédure d'arrêt, notamment la vitesse de variation de la différence d'angle de puissance entre les groupes électrogènes (inférieure à 1°/s), le pic de courant de circulation instantané (inférieur à 10 % du courant nominal) et le temps de réponse dynamique du transfert de charge (de l'initiation à la fin de la commande, inférieur à 2 s). Cette procédure s'applique aux systèmes de groupes électrogènes diesel en parallèle dont le rapport de puissance ne dépasse pas 3:1. Pour les systèmes présentant des différences de puissance plus importantes, une stratégie de coordination par commande maître virtuelle doit être mise en place.
